Paramètres fixes – hypothèses de calculs :

Hauteur d’eau de la PMVE au port de référence (Port Maria) : 5,40 m

Altitude du zéro des cartes SHOM par rapport à l’altitude zéro de l’IGN : - 2 m

Altitude du foyer des Birvideaux par rapport à la PMVE - Pleine Mer de Vives Eaux : 24 m

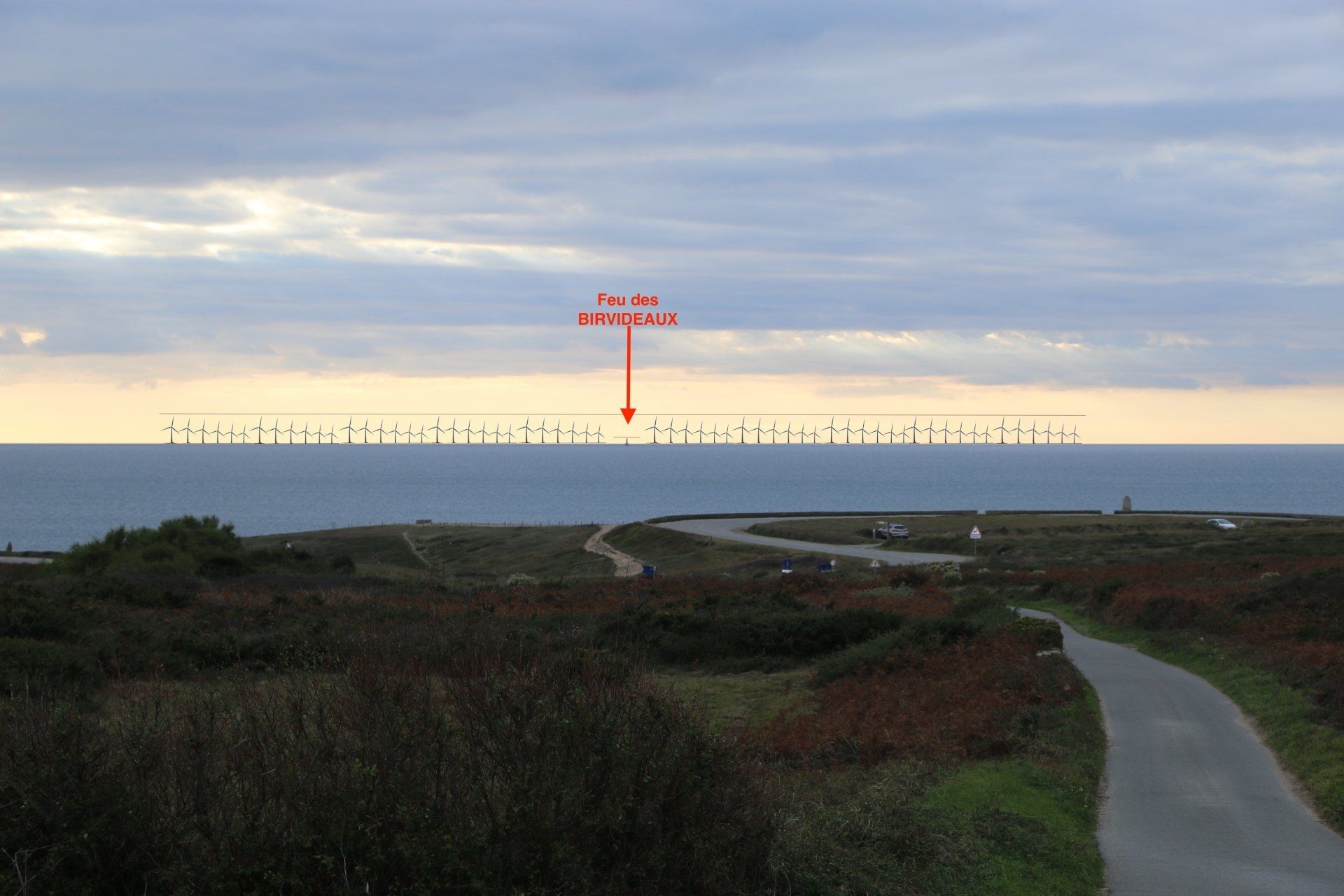

Paramètres Côte sauvage de Quiberon - Secteur Port Guibello :

Distance des éoliennes du point d’observation : entre 35 et 50 km

Altitude IGN de l’observation : 31 m + 1,7 m (hauteur de l’œil) = 32,70 m

Distance des Birvideaux à la prise de vue : 11,2 km

Date et Heure de la prise de vue : 15 octobre 2020 - 18h07

Heures et hauteurs de marée le 15 octobre 2020 : Vives eaux - Coef 96 - PM 16h36 / 5,44 m – BM 22h37 / 0,69 m

Hauteur de marée à 18h07 : 4,90 m

Hauteur du foyer des Birvideaux au-dessus de l’eau : 24 m + (5,40 m - 4,9 m) = 24,50 m

Hauteur de la prise de vue au-dessus de l’eau : H = 32,70 m - (4,90 m - 2 m) = 29,80 m

Hauteur des éoliennes au-dessus de l’eau : 260 m

Éloignement de la ligne d’horizon du point d’observation : E = 19,6 km

Hauteur du foyer des Birvideaux au-dessus de la ligne d’horizon (il est devant la ligne d’horizon) : 19 m

Hauteur masquée du pied des éoliennes derrière la ligne d’horizon : H masqué = 18,7 m

Hauteur des éoliennes au-dessus de la ligne d’horizon à 35 km : 260 m – 18,70 m = 241,30 m

Hauteur relative des éoliennes au-dessus de la ligne d’horizon au niveau des Birvideaux : 77,2 m

Proportion entre la hauteur relative des éoliennes et la hauteur des Birvideaux au-dessus de l’horizon : 77,2 / 19 = 4,06

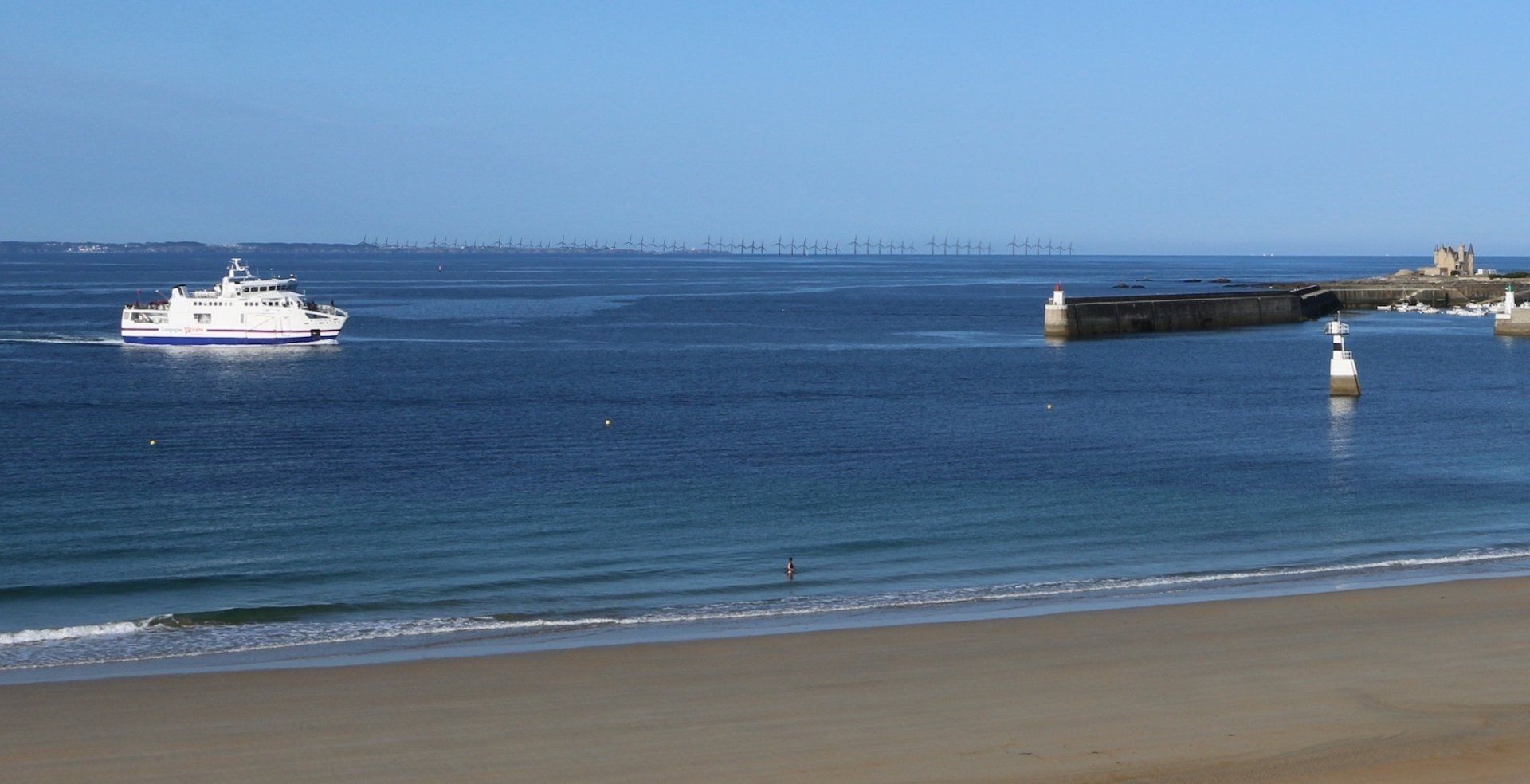

PARC "EST" VUE DE QUIBERON - GRANDE PLAGE
